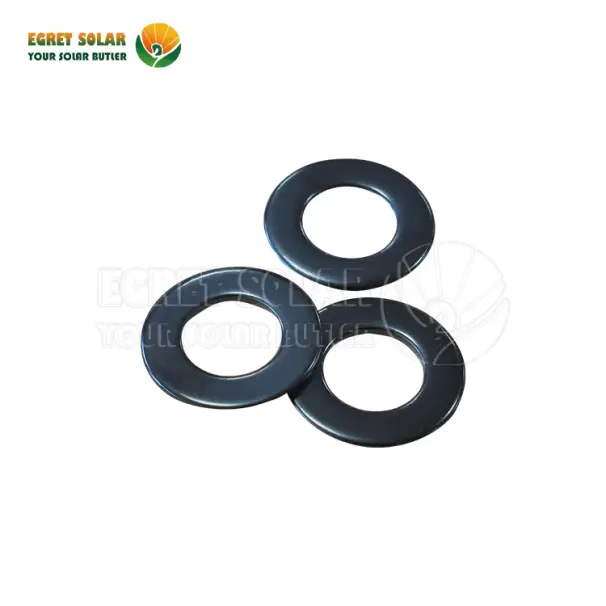

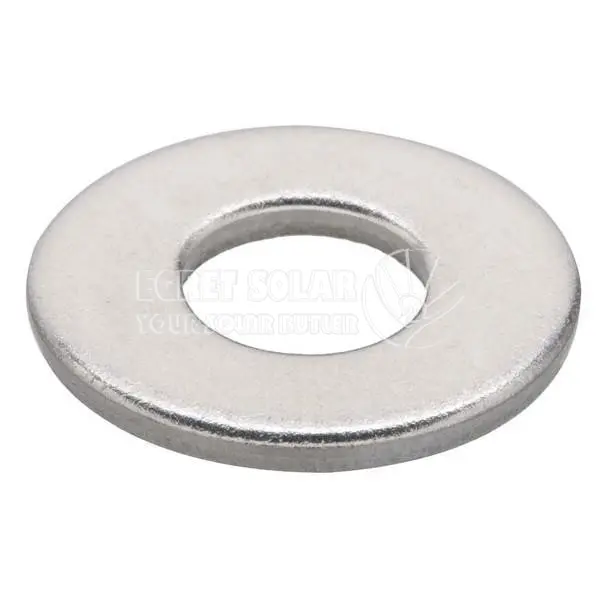

Sončna pritrdilna ploščata podložka

Sončna pritrditev ravne podložke za sončno pritrditev je ključna, majhna, a vitalna sestavina. To je standardizirana, odporna proti koroziji (HDG ali SS), relativno velikega premera podložka, posebej velikosti za vijake. Njegova naloga je zagotoviti, da se vijaki učinkovito vpenjajo, varno porazdelijo obremenitve, zaščitijo pritrdilne površine in preprečijo popuščanje, s čimer bistveno prispeva k strukturni celovitosti, varnosti in dolgotrajni trajnosti celotnega sončnega niza. Vedno uporabljajte podložke, ki jih določi vaš proizvajalec sistema za sončne regale.

Sončna plošča Sončna pritrditev ravne podložke, ki je na voljo v več velikostih (M4, M6, M8, M10, M12), kar omogoča združljivost s široko paleto premerov vijakov v različnih aplikacijah. SOLARNA MONCENTING FANT RALD zagotavlja gladko površino med vijakom ali vijakom in materialom, ki pomaga preprečiti, da bi se zaradi vibracije ali gibanja odpravili zaradi vibracije.

Sončna pritrdilna ploščata podložka pomaga preprečiti, da bi bila poškodba površine pritrjena in lahko zagotovi tudi bolj enakomerno porazdelitev obremenitve, kar zmanjša tveganje za popuščanje ali odpoved pritrdilnega elementa.

Prednost

Razdelitev obremenitve: Primarna funkcija za ravno podložko sonca je širjenje sile vpenjanja (obremenitev), ki jo izvajata matica in vijak nad večjo površino pritrdilne komponente (kot aluminijasta tirnica, nosilec ali sam okvir plošče). To preprečuje:

Poškodbe mehkejših materialov (kot aluminijaste tirnice).

Izkrivljanje ali drobljenje sestavljenih materialov.

Prekomerna koncentracija stresa, ki bi lahko privedla do razpoke ali odpovedi.

Zagotovite stabilno ležajsko površino: ustvari gladko, ravno površino, da se matica ali vijaka nosi proti, kar zagotavlja enakomerno porazdelitev tlaka in zmanjša tveganje za popuščanje zaradi vibracij ali toplotnega kolesarjenja.

Na kompenzirajte prevelike luknje: Sončna pritrditev ravne podložke pomaga zagotoviti, da je vijak pravilno vpet materiale, tudi če je luknja v eni komponenti nekoliko večja od premera vijaka.

Zaščita: Sončna podložka SUS304 deluje kot ovira med vijakom/matico in pritrdilno površino, kar zmanjšuje galvansko korozijo (še posebej pomembno, če se uporabljajo različne kovine, kot so jekleni vijaki in aluminijaste tirnice) in površinsko praskanje.

Preprečite drobljenje mehkih materialov (npr. Aluminijaste tirnice).

Zmanjšajte galvansko korozijo med različnimi kovinami.

Zagotovite enakomerno porazdelitev obremenitve proti sili vetra/sneg.

Ohranite napetost vijaka v desetletjih toplotnega kolesarjenja/vibracij.

So pogosto potrebne za sistemske garancije.

Pogosta vprašanja

V1: Kaj je sončna pritrdilna ploščata podložka?

O: Posebej zasnovana podložka, ki se uporablja v sistemih za reganje na sončni plošči. Razdeli silo vpenjanja vijakov/oreščkov, da zaščiti pritrdilne površine (kot aluminijaste tirnice), preprečuje poškodbe, zmanjšuje korozijo in zagotavlja dolgoročno strukturno celovitost.

V2: Katere velikosti so pogoste?

O: Velikosti se ujemajo s premerom vijakov:

- M8 (za 8 mm vijake): ID ~ 8,4 mm, OD 17-24 mm

- M10 (najpogosteje): ID ~ 10,5 mm, OD 20-30 mm

- M12: ID ~ 13 mm, OD 24-36 mm

Vedno preverite dimenzije glede na specifikacije proizvajalca.

V3: Kateri materiali se uporabljajo?

A:

-pocinkano jeklo (HDG): stroškovno učinkovita, dobra korozijska odpornost.

- nerjavno jeklo (A2/304 ali A4/316): bistvenega pomena za obalno/ostro okolje. A4/316 ponuja vrhunsko korozijsko odpornost.

- Izogibajte se navadnemu ogljikovemu jeklom ali ne združljivim kovinam.

V4: Kako sončna debelina pralnice SUS304?

O: Običajno 1,5–3 mm. Debelejše podložke prenašajo večje obremenitve, vendar potrebujejo daljše vijake. Sledite inženirski specifikaciji za reganje.

V5: Kaj se zgodi, če izpustim podložko?

A: Tveganja vključujejo:

- zdrobljene/poškodovane tirnice ali okvirji plošč.

- Ohlapne povezave zaradi vibracij/toplotnega kolesarjenja.

- Pospešena galvanska korozija.

- Strukturna okvara ali odvajanje plošče.

V6: Kje se v sončnih nizih uporablja ravna podložka sonca?

O: Na vsaki vijačni povezavi:

- železnice in končne sponke.

- Plošča objemka na tirnice.

- pritrditve strehe (npr. L-Feet, utripa).

- Temeljne temelje.
