Kako namestiti balastni solarni sistem vzhod-zahod?

[Priprava pred namestitvijo]

Tukaj je seznam elementov, ki jih morate pripraviti pred namestitvijo:

Orodja:

Izvijač: Uporablja se za trdno privijanje vijakov.

Merilni trak: Uporablja se za zagotovitev, da je nosilec v pravilnem položaju.

Raven: Uporablja se za potrditev, da je nosilec nameščen vodoravno.

Naš solarni balastni sistem vključuje naslednje dodatke:

Vnaprej sestavljena podpora za stojalo、tirnica in spoj tirnice、Sredinska objemkaIn končna objemka、Tirniška objemka、Ozemljitvena sponka AndOzemljitveni čep、Pladenj za balast、Šestrobi vijaki M8*60 in matica s prirobnico M8. Upoštevati je treba, da morate cementne bloke zagotoviti sami.

Vnaprej sestavljena podpora za stojalo

Tirnica in spoj tirnic

Srednja objemka in končna objemka

Tirna objemka

Ozemljitvena sponka in ozemljitveni čep

Pladenj za balast

[1. korak]

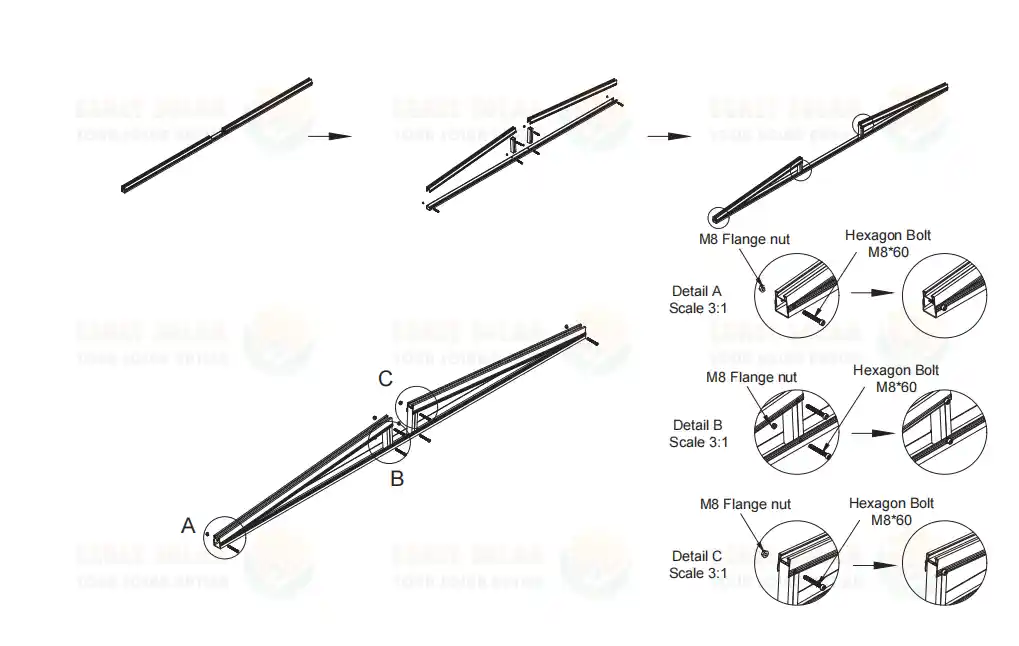

Odprite vnaprej sestavljen nosilec in namestite šestrobe vijake M8*60 in matice s prirobnico M8 na točke A, B in C, označene na spodnjem diagramu, da pritrdite nosilec stojala.

[2. korak]

Kot je razvidno iz risb, so vnaprej sestavljeni nosilci stativa v sistemu za pritrditev na ravno streho nameščeni v intervalih 2500 mm.

[3. korak]

Pladenj za balast postavite v vnaprej sestavljeno oporo za stojalo in razmik med obema pladnjema za balast je približno 1275 mm, kot je prikazano na sliki.

[4. korak]

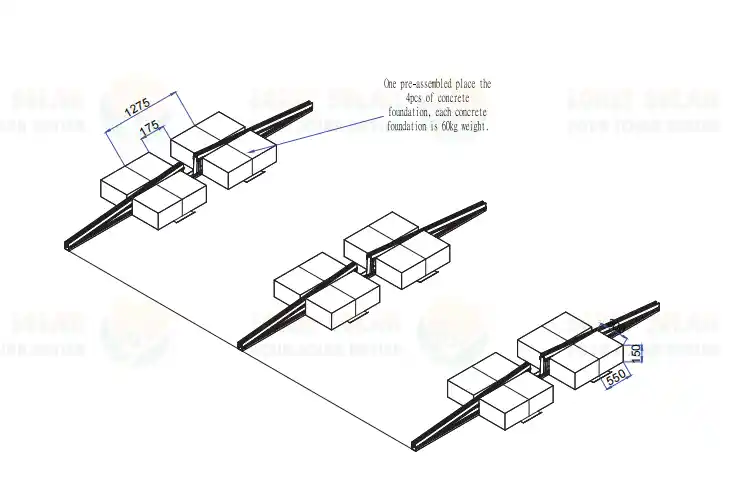

Postavite betonski blok na balastni pladenj. Upoštevati je treba, da mora biti en vnaprej sestavljen nosilec za stojalo podprt s štirimi betonskimi bloki, vsak betonski blok pa mora tehtati najmanj 60 kg. Mere in postavitev cementnih blokov v solarnem sistemu za pritrditev balastne betonske ravne strehe so prikazane na naslednji sliki.

[5. korak]

Sledi pogled od zgoraj na vnaprej sestavljeno oporo za stojalo, pladenj za balast in betonski blok po zaključku zgornjih korakov namestitve.

[6. korak]

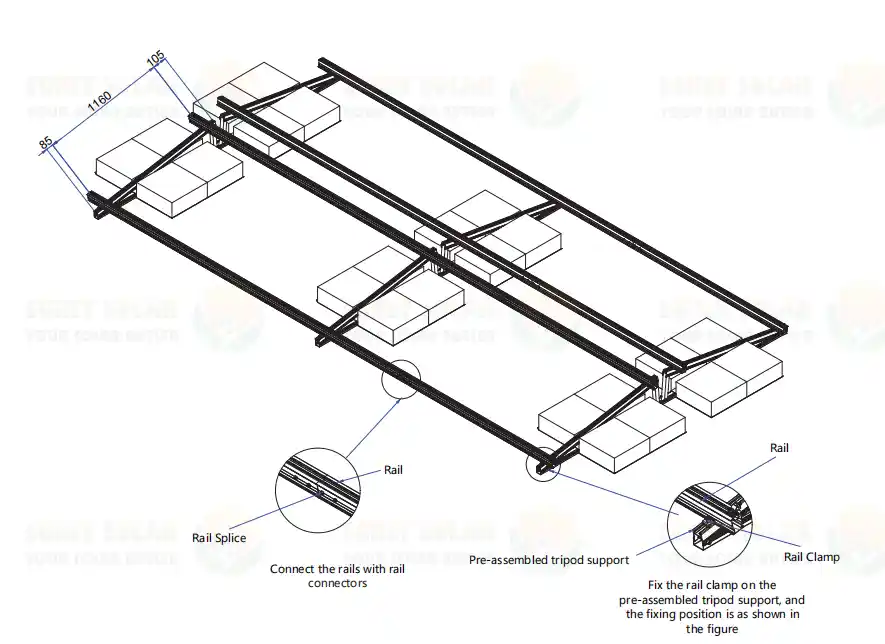

Povežite tirnice s pomočjo spoja tirnic in pritrdite objemke tirnic na vnaprej sestavljen nosilec stativa, kot je prikazano na sliki.

[7. korak]

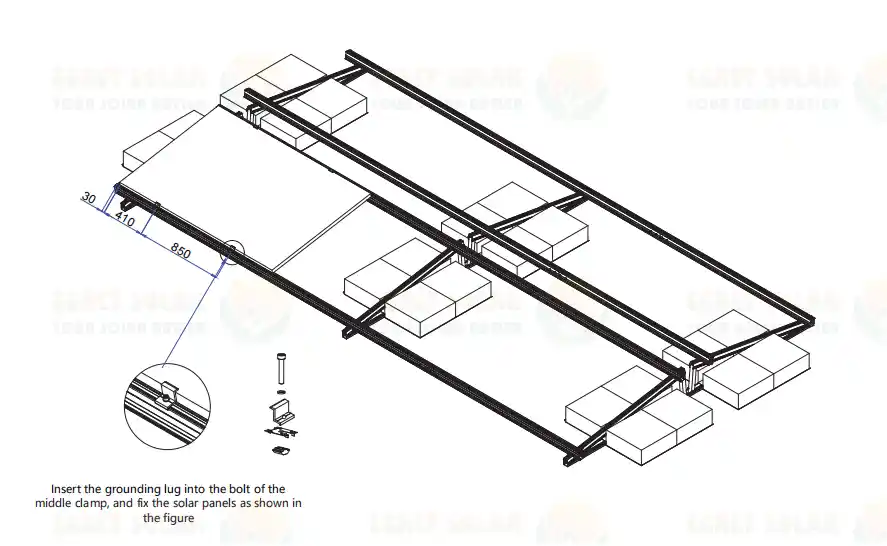

Postavite solarno ploščo na vodilo in vstavite ozemljitveno sponko v vijak srednje objemke, kot je prikazano na sliki.

[Korak 8]

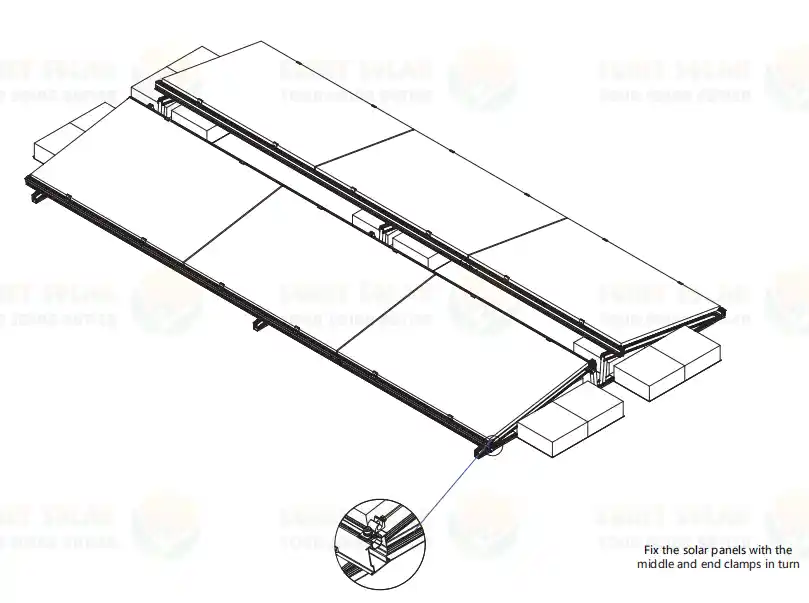

Postavite sončne celice v zaporedju, nato pa namestite sredinsko in končno objemko, da ju pritrdite, kot je prikazano na sliki. S tem je zaključena namestitev celotnega montažnega sistema Vzhod-Zahod s solarnim balastom.

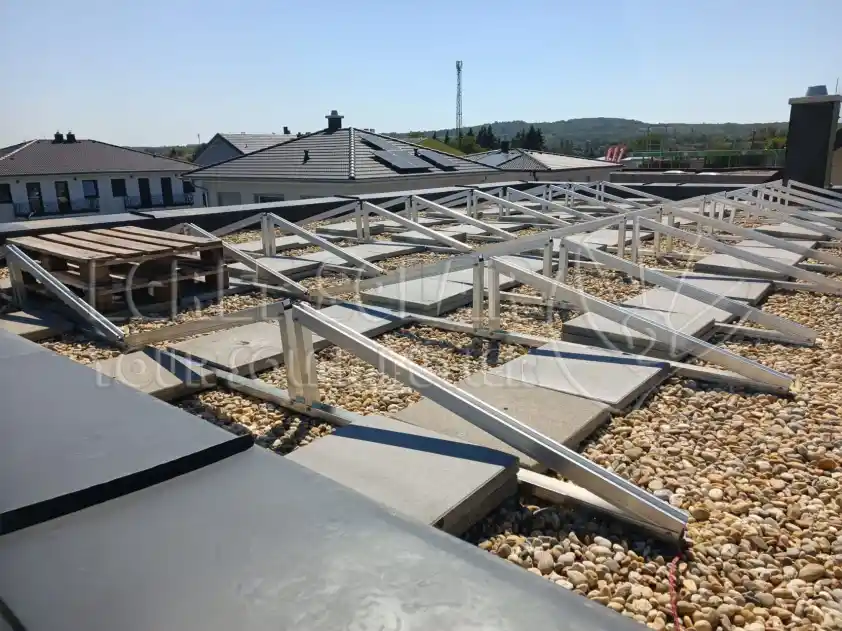

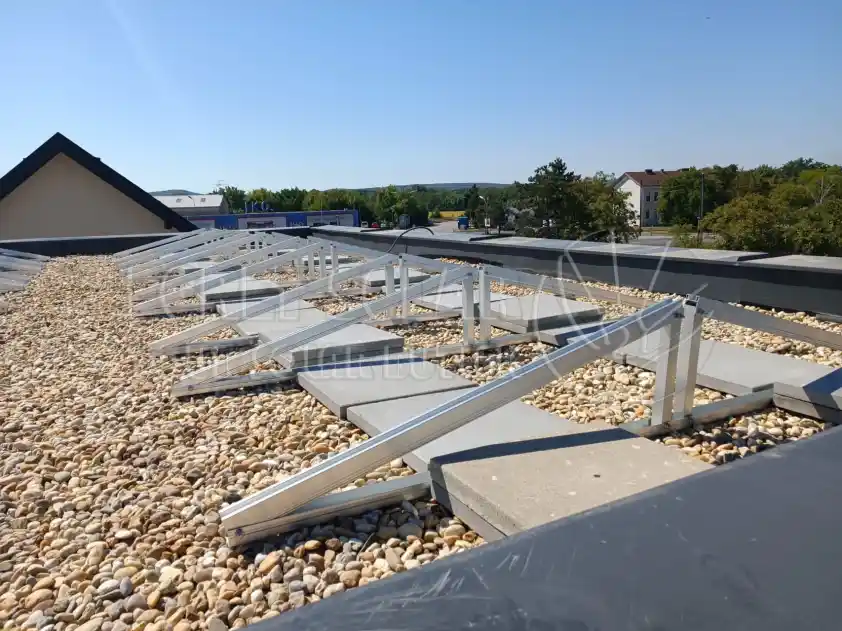

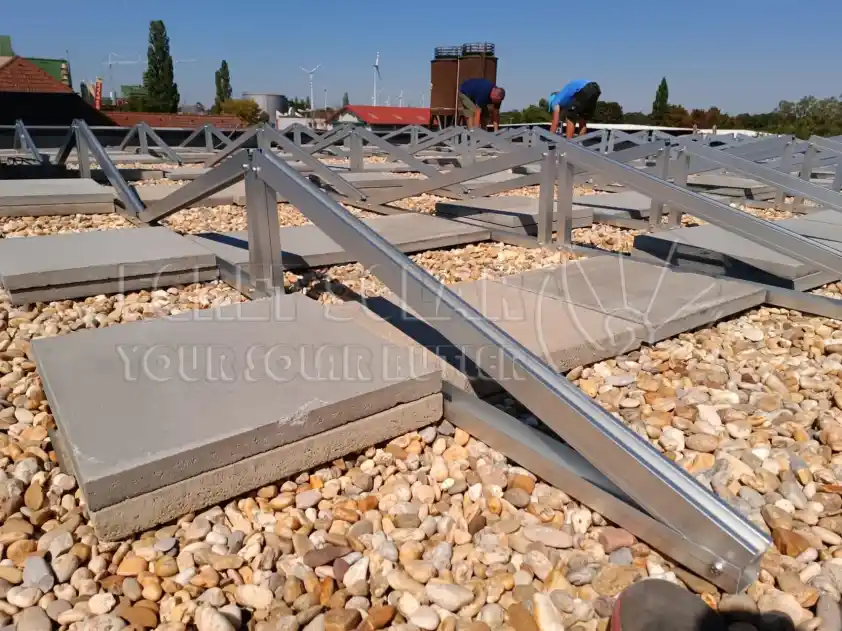

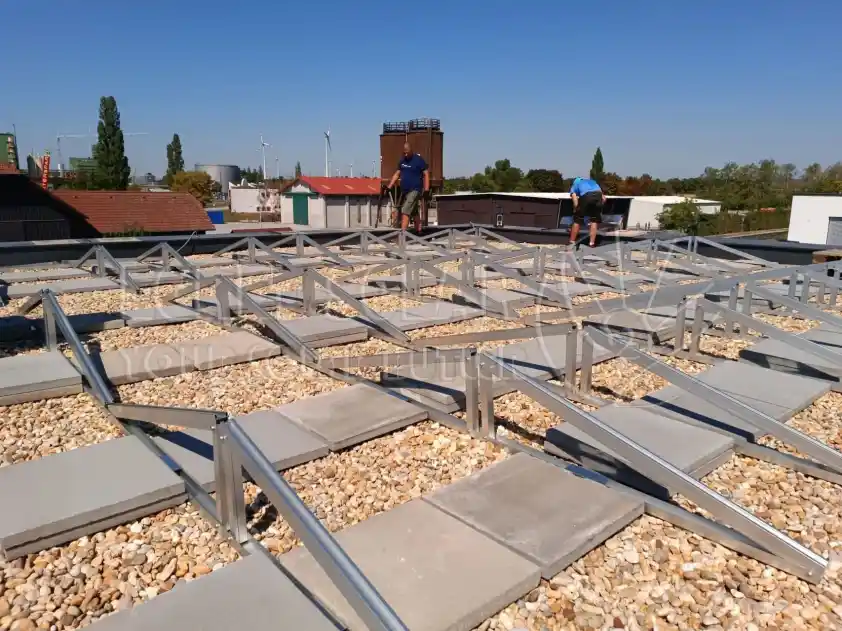

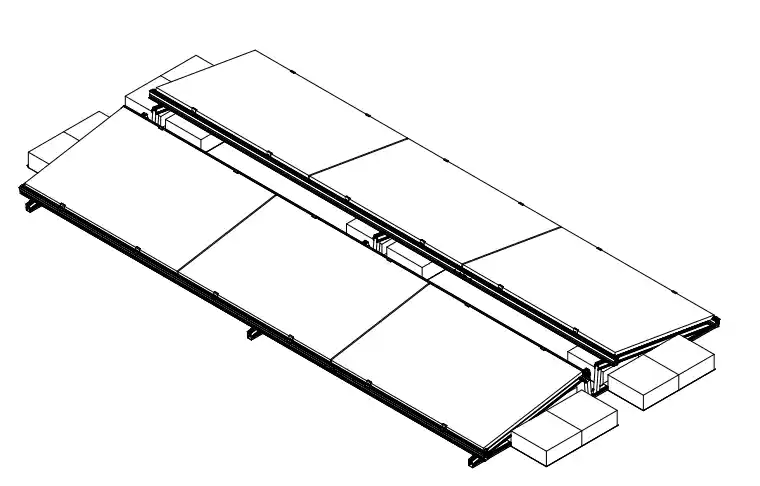

[Primer namestitve]
