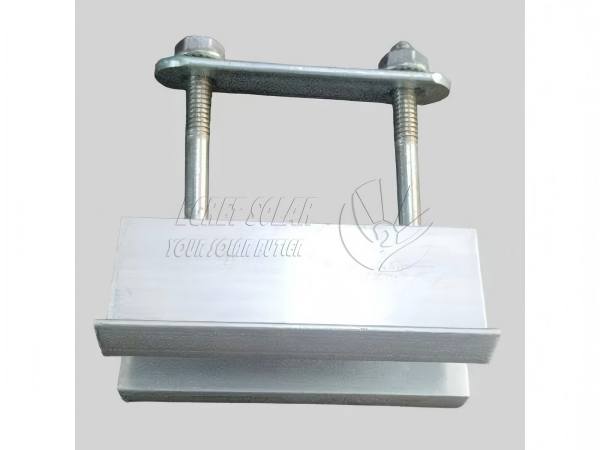

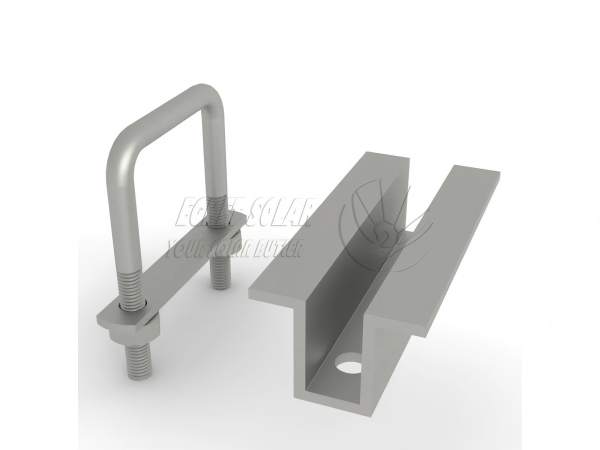

Solarna sredinska objemka z dvojnim U vijakom

Solarna srednja objemka Egret z dvojnim U vijakom se uporablja za pritrditev sončnih kolektorjev na obeh straneh na srednji položaj med dvema sosednjima solarnima fotonapetostnima kolektorjema. Za razliko od navadne solarne srednje sponke inkončna objemka, je telo sponke daljše, 80–100 mm, kar ima za posledico enakomernejšo porazdelitev sile in oblikovanje blažilne strukture, ki preprečuje stiskanje in praskanje fotovoltaičnega aluminijastega okvirja.

Standardna dolžina izdelka zajema 80–100 mm, sprejemljive pa so tudi druge dolžine po meri. Združljiv je z običajno debelino fotovoltaičnih modulov 30/35/40 mm na trgu; višino v obliki črke U je mogoče prilagoditi, da ustreza različnim specifikacijam kvadratnih jeklenih glavnih nosilcev.

PARAMETRI IZDELKA

Navodila za prilagajanje

Možnost dolžine aluminijaste objemke: 80 mm do 120 mm

Primerna višina okvirja PV panela: 30 do 40 mm

Širina odprtine U-sornika (primerno za glavne nosilce pravokotne cevi): 40/60/80/100 mm, primerno za pravokotne nosilce 40×60, 50×80, 50×100 itd.

Premer pritrdilnega elementa U vijaka PV: običajno M8 in M6

Če je tirnica nosilca okrogla cev, lahko uporabite zaobljen vijak v obliki črke U; Če se uporablja jeklo v obliki črke U, lahko uporabitesolarna srednja objemka s plastično matico .

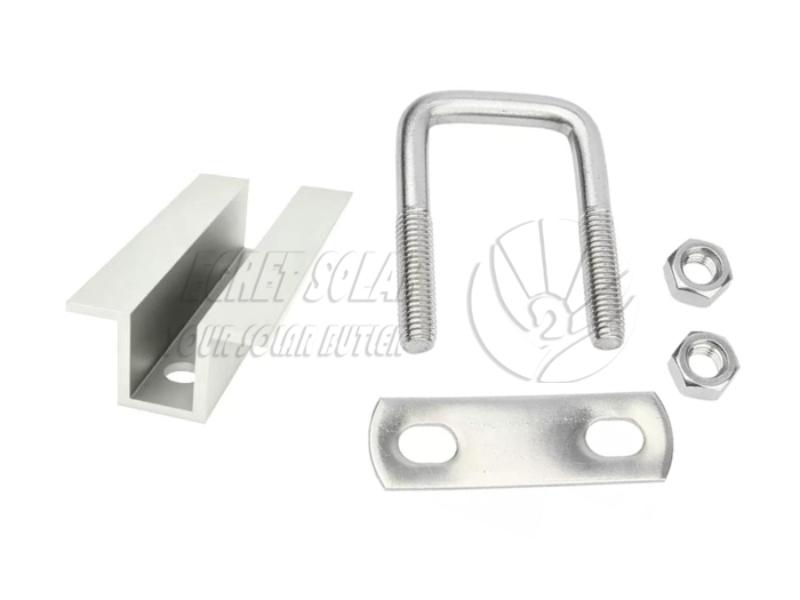

Vključene komponente

Celoten komplet PV objemke U-vijaka je dobavljen kot komplet, ločen nakup dodatkov ni potreben. Celoten komplet je sestavljen iz naslednjega:

1.Aluminijasta srednja objemka *1

(Al6005-T5 ekstrudirani profil iz aluminijeve zlitine, anodizirana površina

2.Aluminijasta dolga plošča*1

(Aluminijasta objemka iz istega materiala)

3.U-vijak *1:

(Q235 jeklo, vroče pocinkano, v celoti upognjeno, odporno proti rji in vremenskim vplivom)

4. Ploščate podložke *2

(Vroče pocinkani standardni pritrdilni elementi, proti popuščanju in proti zdrsu)

5. Matice s prirobnico ali zunanje šestrobe matice *2

Značilnosti solarne srednje objemke U

Uravnotežena porazdelitev napetosti, ki preprečuje zdrs plošče

Velika spojna površina med aluminijasto objemko ter okvirjem in tirnico solarne plošče zagotavlja enakomerno porazdelitev napetosti v primerjavi z običajno srednjo objemko, kar preprečuje premik plošče pri močnem vetru in temperaturnih nihanjih.

Dolgotrajna zunanja odpornost proti koroziji

Dvoslojna sončna montažna objemka je odporna na UV žarke, dež in kislinsko/alkalno korozijo; U-sorniki so vroče pocinkani, kar zagotavlja 15-letno delovanje brez rje tudi na obalnih območjih z visoko razpršenostjo soli in deževnih južnih regijah, primerno za različna težka zunanja okolja.

Odlična poprodajna storitev

Naši izdelki uporabljajo visokokakovostne jeklene osnovne materiale in imajo 65 µm pocinkano plast, kar zagotavlja 25-letno življenjsko dobo in 12-letno garancijo.

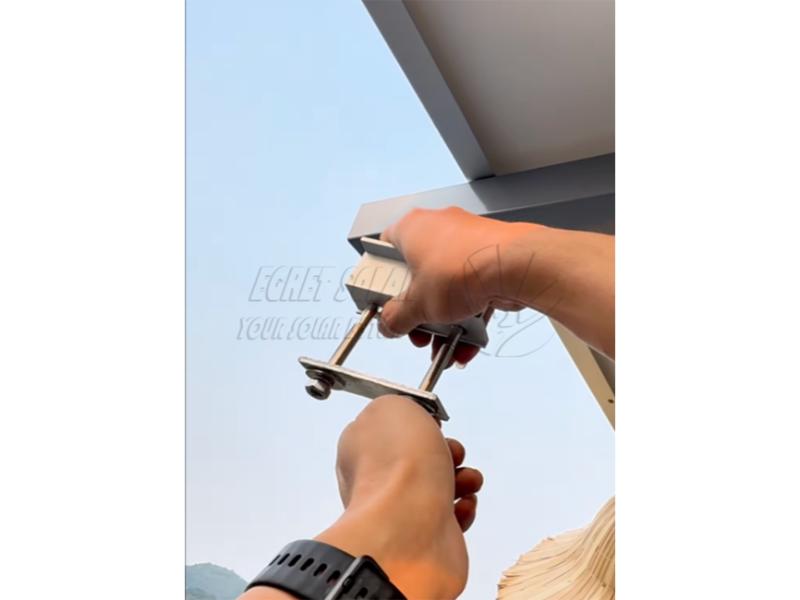

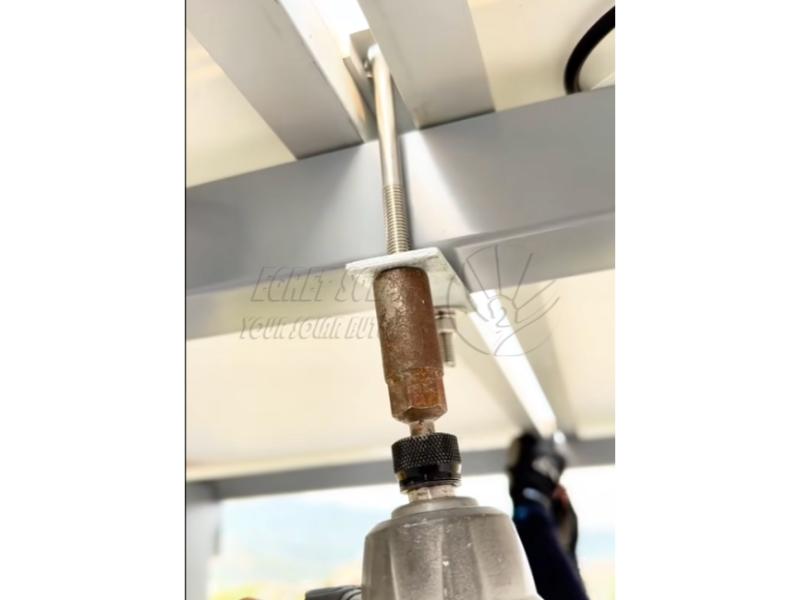

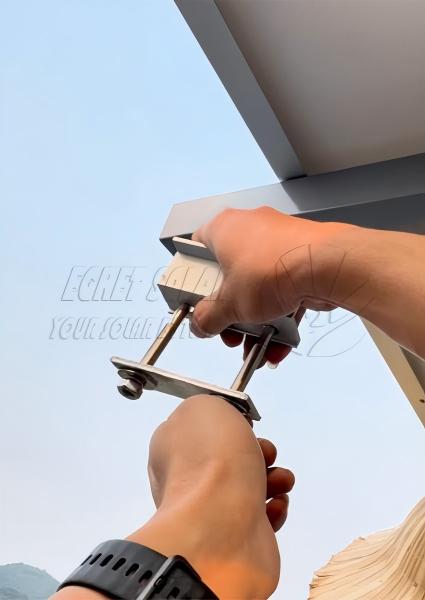

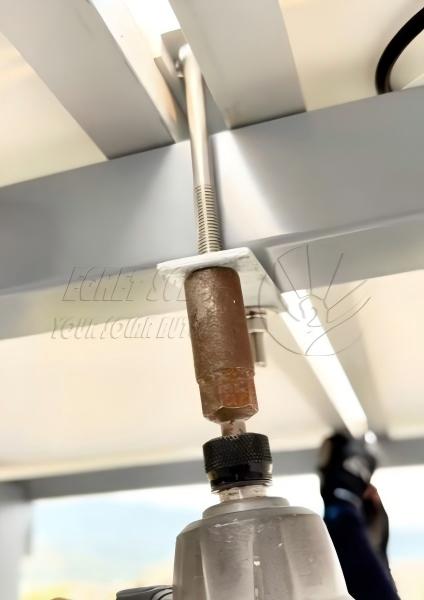

                                                                   Sliko namestitve je zagotovila stranka z Mauritiusa

pogosta vprašanja

Q1. Na katere kvadratne cevne nosilce se lahko zaklene U-zapah?

A1. Standardni U-sorniki ustrezajo pravokotnim kvadratnim nosilcem iz pocinkanega/ZAM jekla. Če vaš nosilec uporablja nosilce posebne širine/debeline, lahko prilagodimo višino U-sornika in širino odprtine glede na vaše risbe.

Q2. Ali je mogoče to objemko uporabiti na območjih z visoko razpršenostjo soli v bližini morja?

A2: Da. Solarna U srednja objemka je odporna na UV in kisli dež; vroče pocinkani pritrdilni elementi prestanejo 500-urni test s solnim pršenjem. Za zelo korozivna okolja, kot so otoki, je mogoče nadgraditi cink-aluminij-magnezij vijak z življenjsko dobo na prostem več kot 20 let.

V3: Če je okolje namestitve težko, ali imate priporočene ozemljitvene sisteme, ki jih je mogoče prilagoditi tej srednji sponi?

O: Priporočamo uporabo visoko trdnega sistema kvadratnih cevi zam, ki je primeren za območja z močnim snegom in vetrom v Evropi. Varjenje ni potrebno, povezava in pritrditev se izvede neposredno z vijaki, zaradi česar je namestitev priročna.
